变频器生产厂家—— “变频器的工作原理”厂家为您解答
发布时间:2021-03-27
分享:

变频器简单的说就是结合了变频技术和微电子技术研制出来可以改变输入电源频率得到另外一种频率电源输出的设备。它一般都是先将交流电进行整流得到直流电输出,然后在第一次输出的直流电再通过一些特点的电路来转换成实际需求的交流电,中间需要用到的技术有整流技术、波技术、电力电子技术等结合使用了,但是变频器的工作原理又是怎么样的呢?下面就和奥卓科技一起来了解更多!

变频器介绍

变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的。


变频器工作原理

变频器可分为电压型和电流型两种变频器。

电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。是整流器,整流器,逆变器。

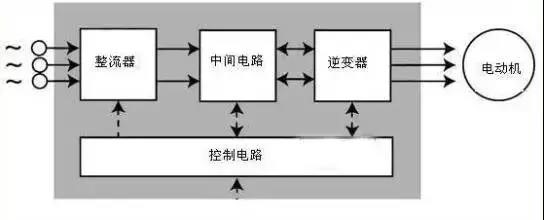

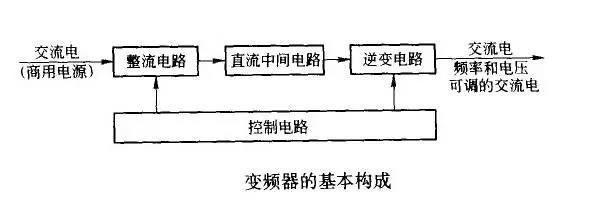

而变频器的主电路由整流器、平波回路和逆变器三部分构成,将工频电源变换为直流功率的“整流器”,吸收在变流器和逆变器产生的电压脉动的“平波回路”。

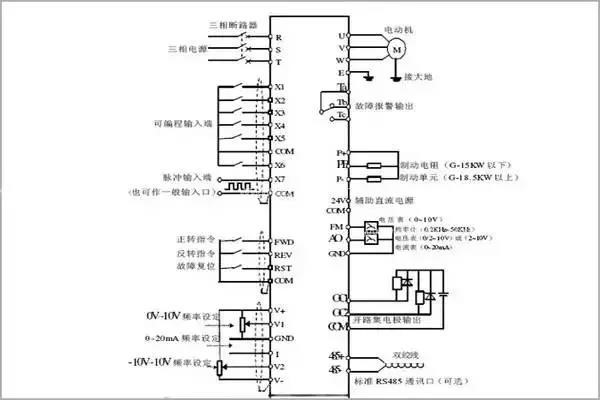

变频器接线图

上图是一副变频器接线图。在变频器的安装中,有一些问题是需要注意的。例如变频器本身有较强的电磁干扰,会干扰一些设备的工作,因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm等等。


      以上就是关于“变频器生产厂家——变频器工作原理厂家为您解答”的全部介绍了,希望本篇内容可以帮助到大家,想要了解更多的相关信息可以持续关注我们。
