4招,教你下降变频器“谐波”的好方法
发布时间:2021-06-02
分享:

采用变频器驱动的电动机系统因其节能效果明显、调节方便、维护简单、网络化等优点而被越来越多的应用。但是,由于变频器特殊的工作方式带来的干扰越来越不容忽视。下面跟变频器生产厂家奥卓科技一块来了解更多。

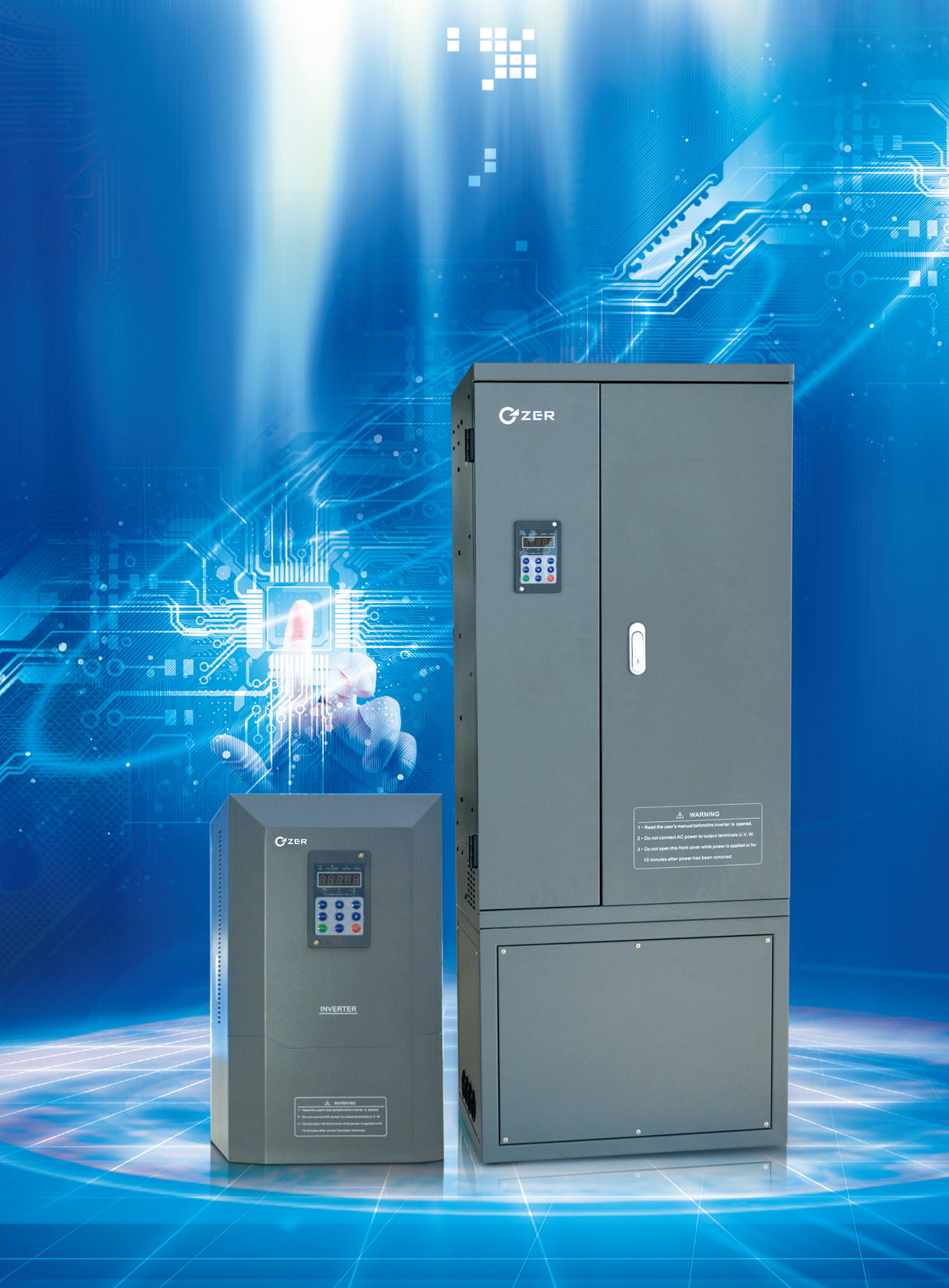

奥卓科技变频器

一、变频器的阻隔、屏蔽、接地

变频设备体系的供电电源与其它设备的供电电源彼此独立。可以在变频设备和其它用电设备的输入侧设备阻隔变压器。也可将变频设备放入铁箱内,铁箱外壳接地。变频设备输出电源应尽量远离操控电缆敷设(不小于50mm距离),有必要接近敷设时尽量以正交视点跨过,有必要平行敷设时尽量缩短平行段长度(不超越1mm ),输出电缆应穿钢管并将钢管作电气连通并牢靠接地。

二、加装沟通电抗器和直流电抗器

当变频器运用在配电变压器容量大于500KVA,且变压器容量大于变频设备容量的10倍以上,则在变频设备输入侧加装沟通电抗器。而当配电变压器输出电压三相不平衡,且不平衡率大于3% 时,变频设备输入电流峰值很大,会形成导线过热,则此刻需加装沟通电抗器。严峻时则需加装直流电抗器。

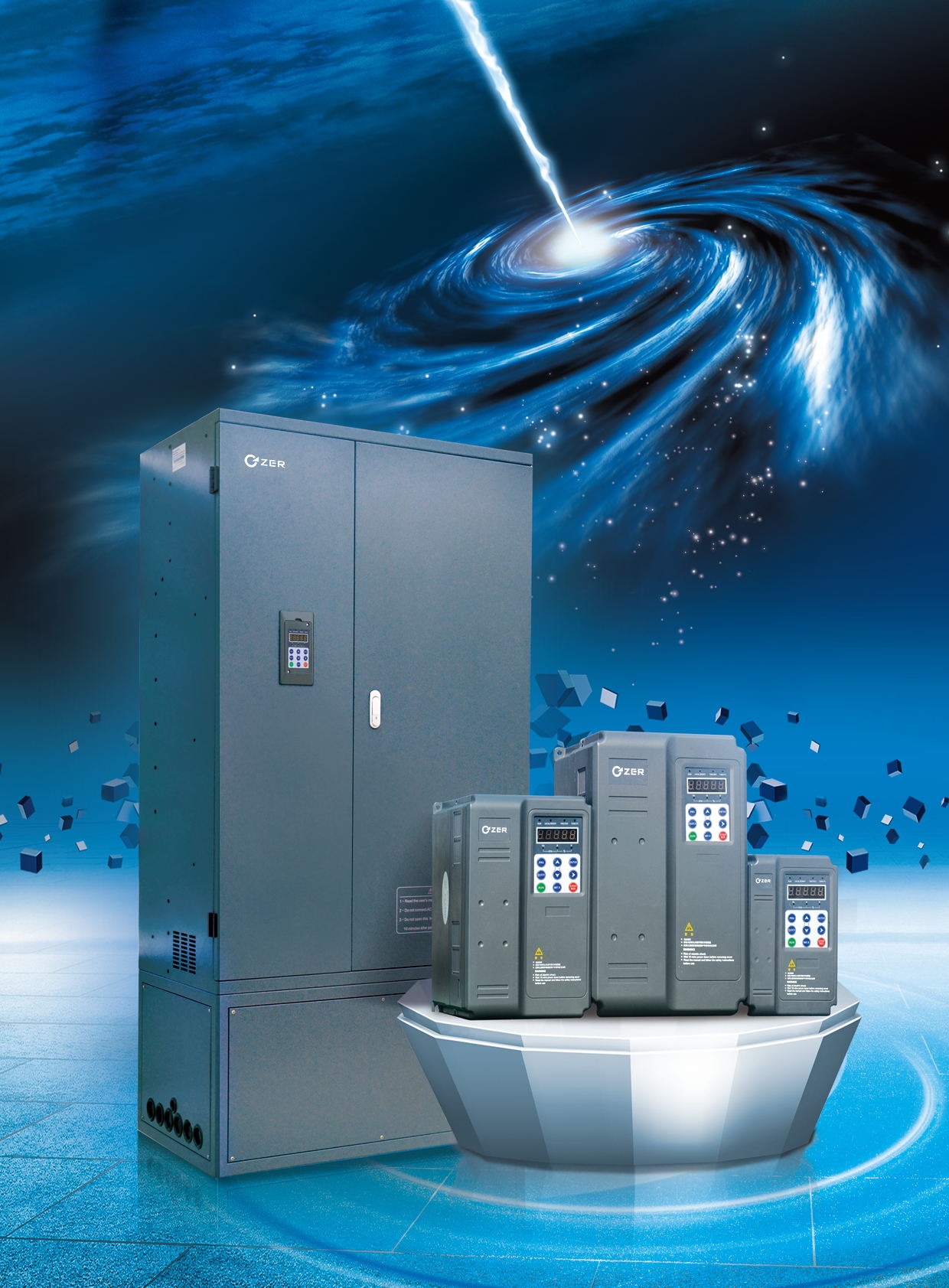

奥卓科技变频器

三、加装无源滤波器

将无源滤波器设备在变频器的沟通侧,无源滤波器由 LCR元件构成谐波共振回路,当 LC 回路的谐波频率和某一次高次谐波电流频率相一起,即可阻挠高次谐波流入电网。无源滤波器特色是出资少、频率高、结构简略、运转牢靠及维护便利。无源滤波器缺陷是滤波易受体系参数的影响,对某些次谐波有扩大的或许、消耗多、体积大。

四、电路的多重化、多元化

逆变单元的并联多元化是选用2个或多个逆变单元并联,经过波形移位叠加,抵消谐波重量;整流电路的多重化是选用12脉波、18脉波、24脉波整流,可下降谐波成分;功率单元的串联多重化是选用多脉波(30脉波的串联),功率单元多重化线路也可下降谐波成分。此外还有新的变频调制办法,如电压矢量的变形调制。

以上就是关于“4招,教你下降变频器谐波的好方法”的全部介绍了,希望本篇内容可以帮助到大家,想要了解更多的相关信息可以持续关注我们。
