近几年随着国家对宜居环境的标准，城市污水处理率已成为一个地区文明与否的一个重要标志。污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水并回用。处理也从传统活性污泥法、氧化等发展到现在多种工艺，以达到不同的出水要求。

一、污水处理流程

一般的污水处理主要采用二级处理方式：第一级为机械处理，一般采用格栅等机械设备过滤污水中漂浮物或颗粒较大的物质；第二级为生化处理，根据不同处理要求，处理污水中含有的各种超标的硅物质或金属元素，使处理后的水能满足后续用水设备的要求，如生活用纯净水、工业锅炉软化与除盐水等。

二、现场工况

集到水池中的污水，经两台污水泵1#污水泵2#将水送入沉淀池，为防止沉淀池水溢出发生事故，沉淀池中设置有水位检测装置，当实际水位超过报警水位时控制系统自动关闭格栅前的电动蝶阀以防止发生溢水事故。沉淀池中的污水再由生化水泵送入生化处理池，生化处理池也设有水位上限检测，通过控制生化水泵控制生化处理池水位。

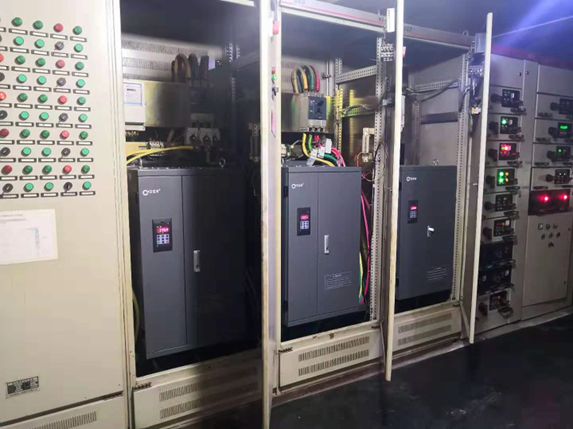

三、改造方案

1、沉淀池两台水泵由一台变频器采用一拖二控制；

2、采用可靠性较高的PLC+变频器的方式；

沉淀池内设置有上限、下限水位及上、下限报警水位检测。其控制过程为当水位达到下限时，水位检测将信号送给PLC，PLC启动变频器并将频率上升信号输出给变频器，当变频器频率达到50Hz时若此时水位仍处于下限位置，PLC发出切换信号将污水泵1#切换到工频运行，延时一段时间后由变频器启动污水泵2#。相反，当水位达到上限位置时则停止污水泵1#，PLC发出变频器频率下降信号，若因水泵或其它原因造成水位低于下限或上限水位报警时，水位检测器将报警信号送给PLC，由PLC输出启动报警电路（报警指灯与响铃），以提示操作人员查看原因。

曝气机和潜水泵是污水处理的核心设备，需要用变频器对曝气机的鼓风机和潜水泵进行调速。

鼓风机变频控制：污水处理部分氧溶解，氧浓度对处理结果有很大影响，溶解氧浓度太低，污水不能达标；溶解浓度太高，不仅浪费电能还可能使活性污泥上浮使出水也不能达标，鼓风机加变频器就是为了控制溶解氧浓度稳定在恒定值。

四、用户受益

1. 高效节能运行，节能效果可观，投资回报周期短

变频改造后，鼓风机可根据工艺需要来调节供风量，变频调速后节约电能。

2 .电机真正带负载软启动，减少冲击。

使用SPWM控制技术调节后，实现了真正意义上的软启动和缓冲停机，从根本上消除了启动电流对电动机及其它设备的危害。

3. 延长设备使用寿命

采用了变频调节后，可以通过时间来延长起动或停机的过程，即使在运行过程中，也可以通过对工作频率点的选择，跳过容易引起设备共震的工作点，从而使水泵叶片、单向阀、管路系统承受的应力大为减小，轴承的磨损也大大减轻，设备的工作寿命将大大延长。

   污水处理厂经过变频改造后不仅会提高自动化程度和控制精度，同时在节能降耗上也大大获益，综合节电率达35%，企业效益和社会效益同步大幅提升。想了解更多变频器知识，请咨询变频器厂家奥卓科技。
