(4)本产品适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下产品不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。
电气性能
(1)额定绝缘电压 660V
(2)额定工作电压 380V、660V
(3)主母线最大工作电流 5500A(IP00)
4700 A(IP30)
(4)主母线短时(1s)耐受电流100kA(有效值)
(5)主母线短时峰值电流250kA(最大值)
(6)配电母线(垂直母线)最大工作电流1000A
(7)配电母线(垂直母线)短时峰值电流
标准型 90kA(最大值)
加强型 130 kA(最大值)
防护等级
符合IEC529和GB4208-1993
IP30对大于φ2.5mm的固体防护
IP40对大于φ1.0mm的固体防护
IP54尘埃和任意方向喷溅作防护
(订购IP54防护等级时,应与制造厂协商)
产品特点

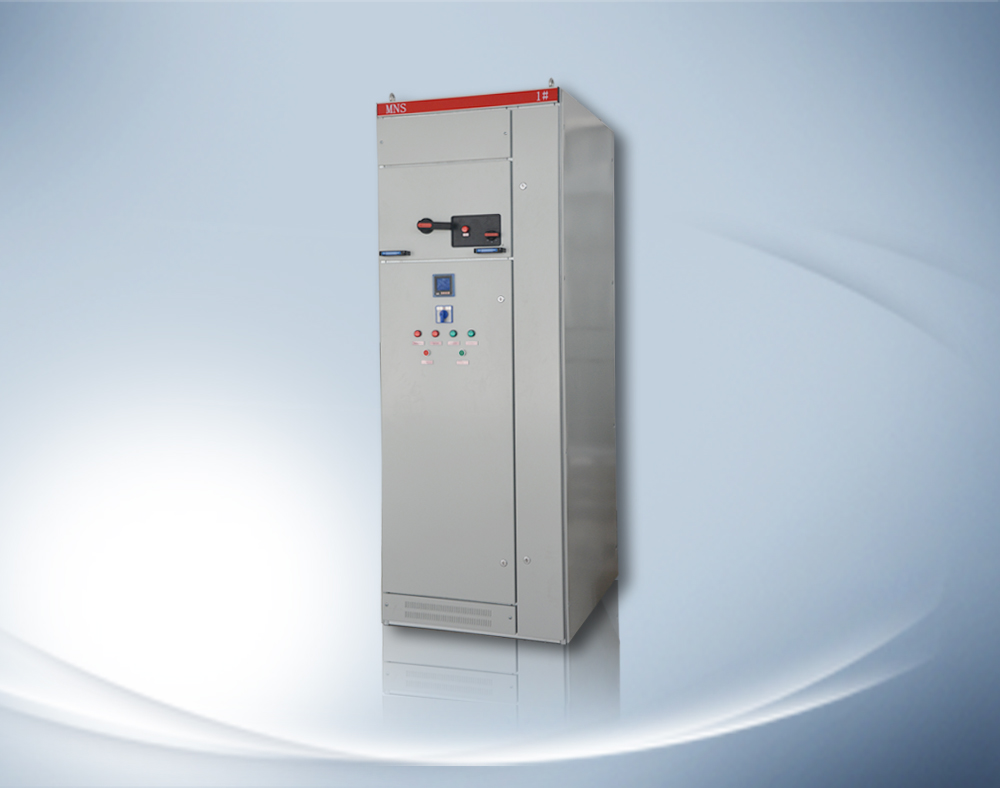

新颖的MNS低压成套开关设备与传统的产品相比,具有更多的优越性:
(1)设计先进:技术含量高,工艺成熟、稳定,可取代进口同类产品,价格性能比尤显突出。
(2)全系列标准化:工程设计人员方案选型方便,总装质量有保证。
(3)安全可靠:采用高强度阻燃型工程塑料组件,周密设计了防止故障电弧发生与蔓延的装置,操作人员的人身安全有保障。
(4)结构设计紧凑:单柜抽屉式基本模数馈出单元为九回,每个基本模数单元还可再分成二回、四回馈出回路(单柜可达36个抽屉回路),并可任意组合配置。
(5)柜体能背靠背排列:实现双面操作设计方案,节省设备占地面积。
(6)抽屉式与固定式自由组合:按用户不同要求加以选择。
