GCS柜
发布时间:2018-07-07

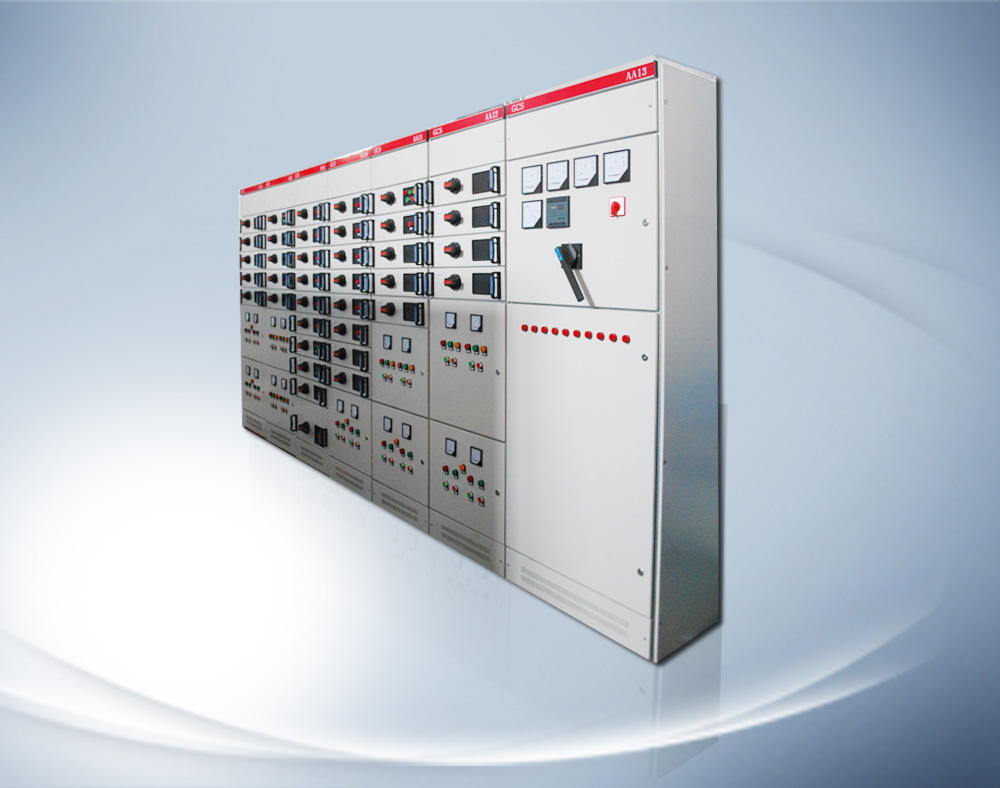

GCS柜
概述:
   GCS是电力工业部、机械工业部联合设计开发出来的低压抽屉式开关柜,作为三相交流、频率为50-60Hz、额定工作电压为660V及以下、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制,无功功率补尝使用的低压成套配电装置。
使用环境:
   1.海拔高度不超过2000m;
   2.最高温度不超过+40℃,最低温度不低于-5℃;
   3.空气最大相对湿度为90%(+20℃);
   4.无显著摇动和冲击振动的地方,垂直安装倾斜度不大于5度;
   5.无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃,包括导电尘埃。
特点:
1 提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2 功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在最小范围。
3 母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。
4 MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要。
5 装置与外部电缆的连接在带电缆隔室中完成,电缆可以上下进出。零序电流互感器置于电缆隔室内,使安装维修方便。
6 同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。

7 抽屉单元有足够数量的二次插插件(1单元及以上为32对,1/2单元为20对)。可满足计算机接口和自控回路对接点数量的要求。

技术参数

1.额定工作电压:660V/380V 频率 50-60Hz
 2.水平母排额定电流:≤4000A
    垂直母排额定电流:≤1000A
 3.母线短时耐受电流:80KA
  母线峰值耐受电流:176KA
 4.外壳防护等级:IP30、IP40
