GCK型低压抽出式开关柜
发布时间:2018-07-07

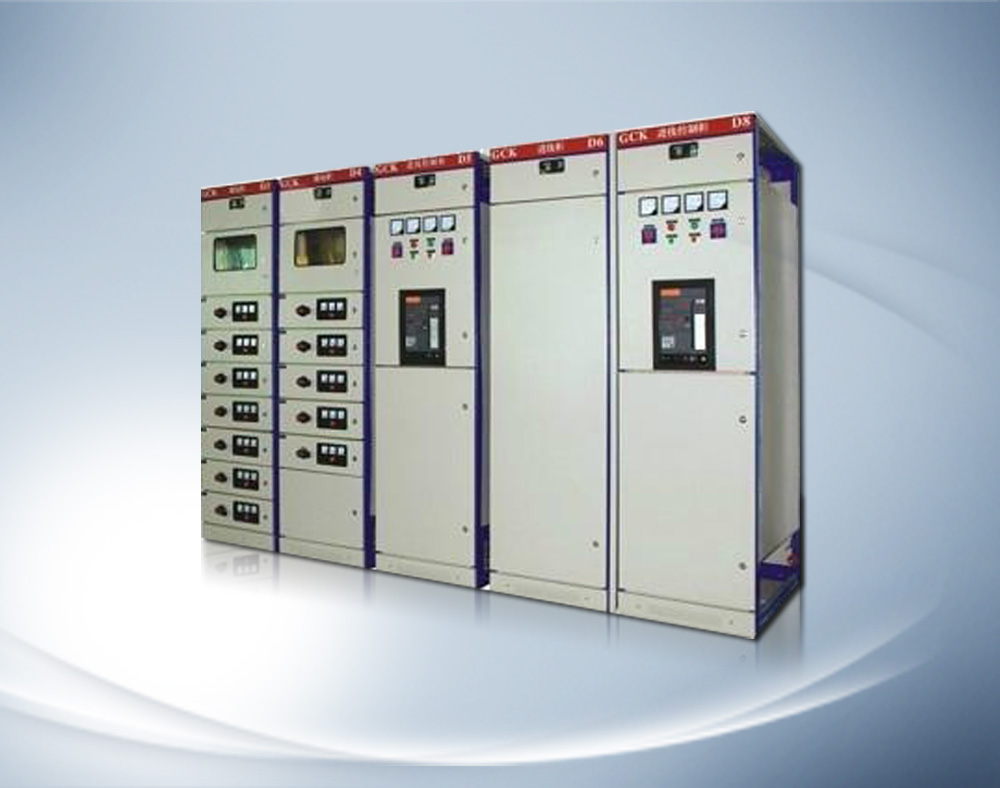

GCK型低压抽出式开关柜
产品说明:
GCK型低压抽出式开关柜是我公司引进国内产品先进技术而开发的新产品,适用于三项交流50Hz、60Hz额定电压660V,额定电流4000A及以下的三相四线制或三相五线制电力与系统,使用于发电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。
特点:
1、柜架采用形钢材,利用三维角板定位,螺栓连接无焊接结构从而避免了焊接变形和应力,提高了安装精度。
2、杠架及零部件安装孔按模数E=200mm变化;
3、内部结构采用镀锌处理,外部经酸洗和磷化处理后,采用静电环氧粉末喷涂;
4、在动力中心(PC)进线柜内,顶部为水平母线区域,水平母线区域下部为断路器室,断路器可配置国产的DW15C,MB系列,也可根据用户需要配置国外电气公司生产的各种断路器,如:ABB公司生产的F系列断路器,以及智能化断路器。
5、电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种,其顶部都为水平母线区域,水平区域下面为抽屉功能单元区域,该区域的宽度为600mm,安装抽屉功能单元区域的高为1840mm,当柜体为靠墙安装时柜的左部为功能单元区域,右部有一个200mm宽的电缆出现区域,柜体外形尺寸为800*500*2200(宽*深*高),当柜体为离墙安装时,柜体深度为600mm,电缆出现区在柜体的外形尺寸为600*800(1000)*2000(宽*深*高),柜体深度有800和1000两种,我们建议用户选择1000深的柜体,以与PC深度统一,当抽屉抽出柜外时,柜内带电部分不外露,安全可靠。
6、抽屉功能单元与门由主开关的操作机构进行机械联锁,主开关合闸位置时门打不开,并且操作机构可采用外挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属松分隔,抽屉具有良好的互换性,并且有工作位置、试验位置和分离位置。当抽屉推到某个位置时,抽屉自动定位,此时可接动抽屉左边的拉板抽屉可解除定位,进入下一个位置,抽屉抽出柜外时还具备防脱落功能。
7、在电容补偿、计量等固定式方案的柜体和抽屉式柜体具有同样的外观造型,同样的水平母线位置,从而保证了抽屉式与固定式柜体能够并排使用。
8、母线系统:柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线、水平母线额定电流在1250A以上时采用双母线柜与柜之间的水平母线采用连接块搭接,垂直母线采用镀锌板封闭,内部用隔板限制电弧扩散,中性母线设置在柜顶的前部,保护母线(PB)设置在柜底部,并与柜体的隔板、门相连,从而保证了接地连续性。
9、在不降低外壳防护等级的情况下,开关柜底部和顶部设有自然通风窗口。

10、柜体外壳防护等级为IP40.

技术参数

项目 规范
  符合标准 IEC439-1;GB7251-87;ZBK36001-89
  防护等级 符合IEC144和GB4942.2-85规定的IP40
  额定工作电压(V) 交流380
  额定绝缘电压(V) 交流660
  控制电动机最大容量(KW) 300
  机械寿命(次) 5000
  额定电流(A) 水平母线 1600、2000、(2500)、(3150)、(4000)
  垂直母线 400、630、800、1000、1250、1600
  受电电路 1000、1600、2000、(2500)、(3150)、(4000)
  馈电电路最大电流 630
  一次接插件 100、160、250、400
  二次接插件 15
  额定短时
  耐受电流 有效值KA/S 30、50、(80)
  峰值KA 63、105、(176)
  耐压(V/min) 2500
  分断能力(KA) 30、50、(80)
2、受电主开关具有三段(瞬时,短延时及过载)保护,与下一级主开关的二段(瞬
   时,过载)保护配合,安全可靠。
3、主开关与母联开关可根据用户需要装设自投、切换装置。
4、馈电电路主开关具有瞬时和过载保护、用户需要可加装漏电保护。
5、电动机控制电路具有短路瞬时、过载、欠压释放及断相保护功能。
6、照明及家用电器主开关具有瞬时、过载和漏电保护,尤宜于电站手提砂轮机等移
   动电器供电。
7、受电电路装有电流表、有功和无功电度表。250A及以上馈电电路可装或不装电流
   及电度表、其他大约37KW或60A的电路装有电流表。
8、事故时备有灯光和报警装置
