注塑机专用变频器的应用
发布时间:2018-07-03

一、 概述

     目前绝大多数的注塑机都属于液压传动注塑机,液压传动系统中的动力由电机带动油泵提供,其液压油泵为容积式油泵,分为两种:定量泵和变量泵;由于变量泵使用中存在一些问题需要解决,因此目前市场上最常用的是定量泵。

      一般的塑件生产过程中有下面几个环节:锁膜、射胶、熔胶、保压、冷却、开膜。注塑机在不同工序下需要的流量和压力不同,须依靠比例流量阀和比例压力阀调节不同工序所须的流量和压力。

二、节能原理

     定量泵可通过调节转速来调节流量,使用变频器来进行调节油泵马达的转速进而调节流量是目前最理想的节能调节方式。变频器就是跟随比例流量阀和比例压力阀的信号,实时控制油泵马达转速来调节油量,满足各个环节的需要,可以将溢流量控制在最小状态,从而节约了能源。

      通过变频器准确的调节油泵的转速,使油泵的实际供油量满足注塑机需要的工作流量,既满足生产需要又达到节能目的。通常能达到油泵马达节电20%-50%的效果。

三、节电原理及改造分析

1、  工艺过程节能分析

     注塑机成型工艺是一个按照预定的周期性动作过程,即以合模-射嘴前进-射胶-保压-溶胶、冷却-开模-顶出制品-顶杆回退-合模等加工工序达到某件产品成型。在传统的注塑机中,液压传动装置主要由泵、液压控制阀、压力电磁比例阀、流量电磁比例阀、各种不同的动作油缸、油泵电机及其它液压附件和管道组成,油泵是定量泵。电机通常提供额定功率和转速。油泵将电机所输入的机械能转变为压力能,然后向液压系统的液压组件输送具有一定压力和流量的液压油,满足液压执行机构驱动负载所需能量的要求。

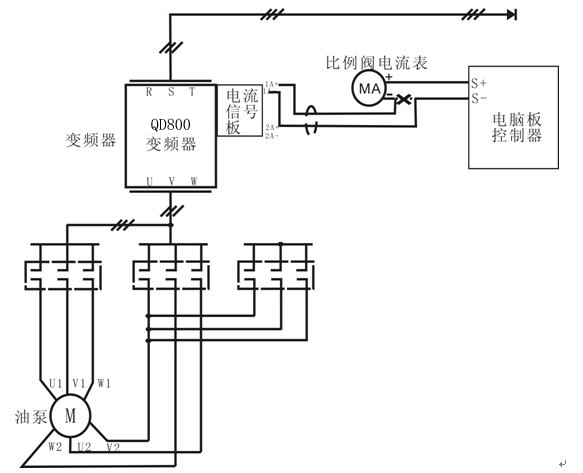

       2、变频改造接线图如下:

       使用奥卓尔变频器在原有的注塑机系统中,安装简单方便,非常适合在已有的注塑机上进行改造。

四、奥卓尔注塑机专用型变频器的技术优势:

    1、启动转矩大,0.5Hz可以达到150%的额定转矩;动态响应很快。

    2、变频器模拟量输入与对应频率的对应关系可以设为折线式,可设置两个拐点,便于满足锁模所需要的强大的力。

    3、可直接接受0-20mA的电流信号和0-10V的电压信号,可直接从比例流量阀获取转速控制信号,并为两路独立信号,方便压力和流量信号的叠加。

    4、两路信号隔离供电,减少了互相干扰。

    5、为方便客户改造,我们特别设计了注塑机一体控制柜,内置工、变频转换,在变频器发生故障时,不会影响正常生产。

    6、注塑一体控制柜结构合理、外形美观,可安装在注塑机旁边,和注塑机融为一体。

五、结束语

      使用奥卓尔注塑机专用变频器具有节电率高、可靠性强、软启动、操作简易等特点,所有投资约6-12个月可通过电费节省回收。
